Ersatzteile

Ideal bei Bandriss, Verschleiß oder ungleichmäßigem Hochziehen des Raffstores.Die Aufzugsbänder für Raffstoreanlagen zeichnen sich durch ihre hohe Robustheit und Zuverlässigkeit aus und sind für den dauerhaften Einsatz in anspruchsvollen Umgebungen geeignet.

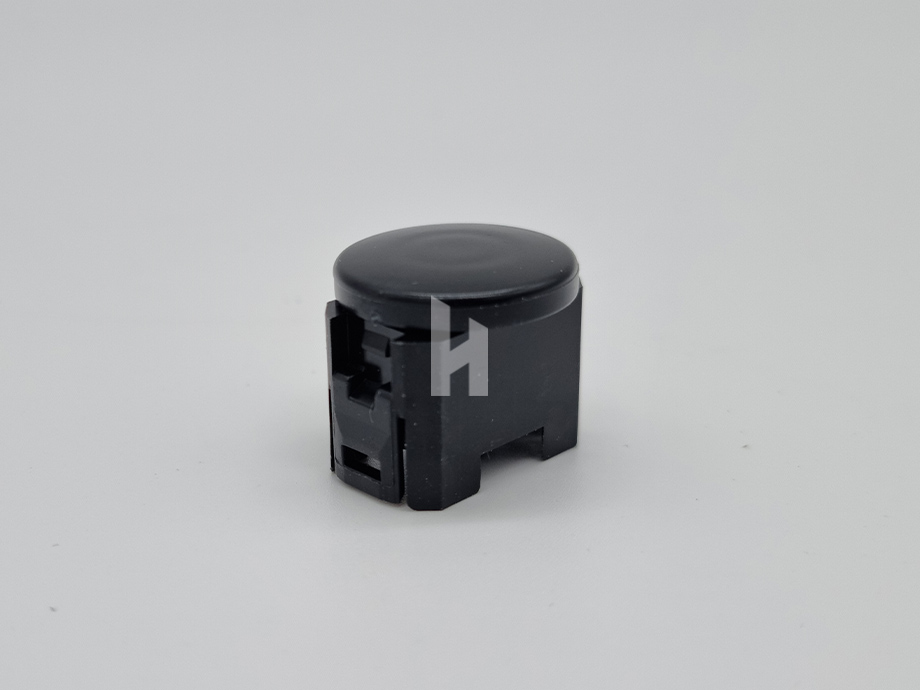

Abschaltpilz für Dunkermotoren Abschaltpilz als Ersatzteil für den Endabschaltmechanismus von Dunkermotoren zur zuverlässigen Begrenzung der Endlagen, wenn die Endabschaltung nicht mehr funktioniert, der Motor über die Endlage hinaus fährt oder der Abschaltpilz gebrochen ist.

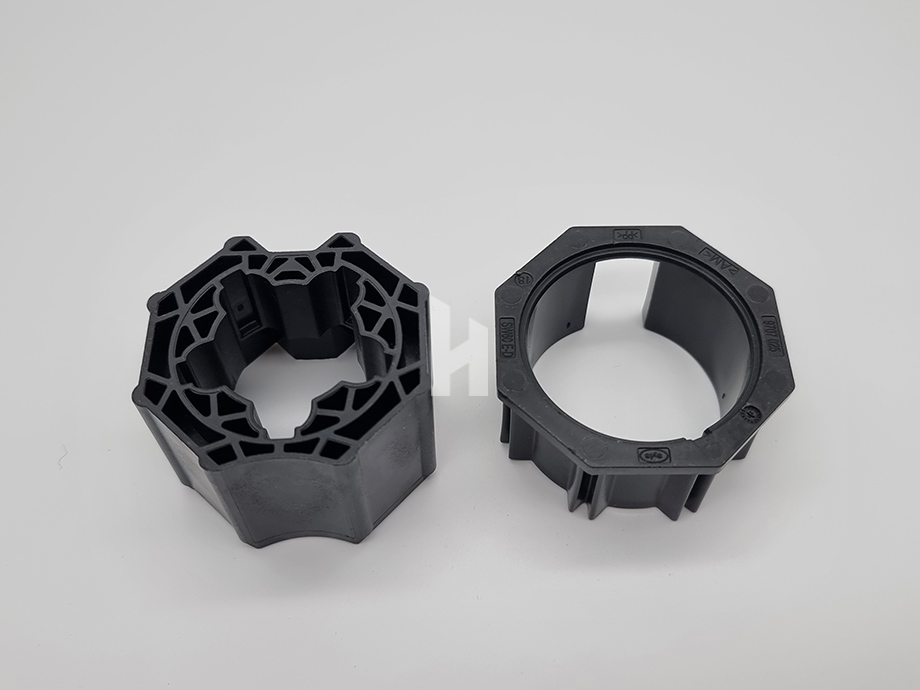

Adapter u. Mitnehmer für 60er 8-Kant Welle, passend für Baureihe Ø50Ideal bei defektem oder nicht passendem Adapter bzw. Mitnehmer von Raffstores und Außenjalousien, wenn die Kraftübertragung vom Rohrmotor Ø 50 auf die 60er 8-Kant-Welle nicht mehr zuverlässig funktioniert.

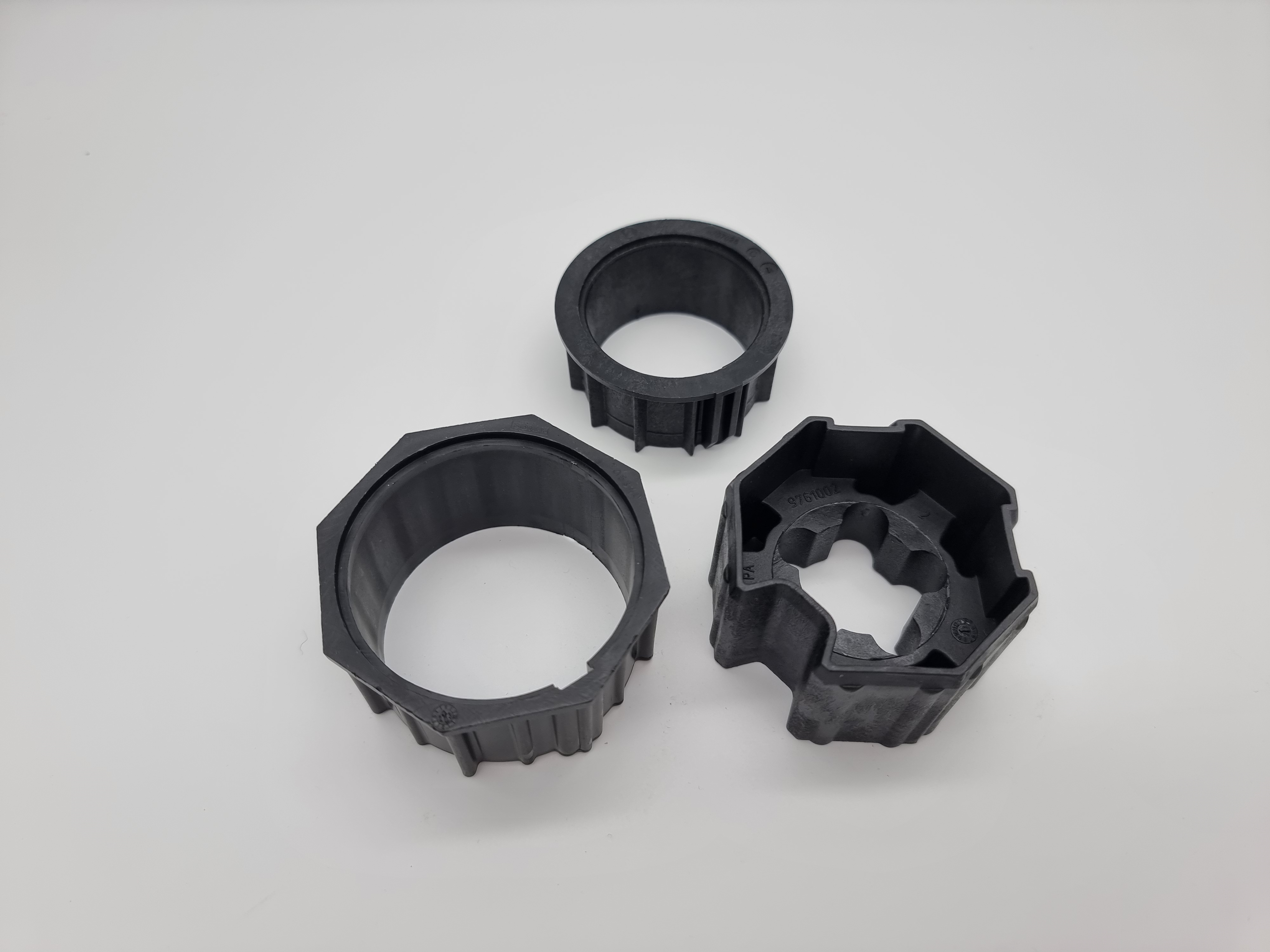

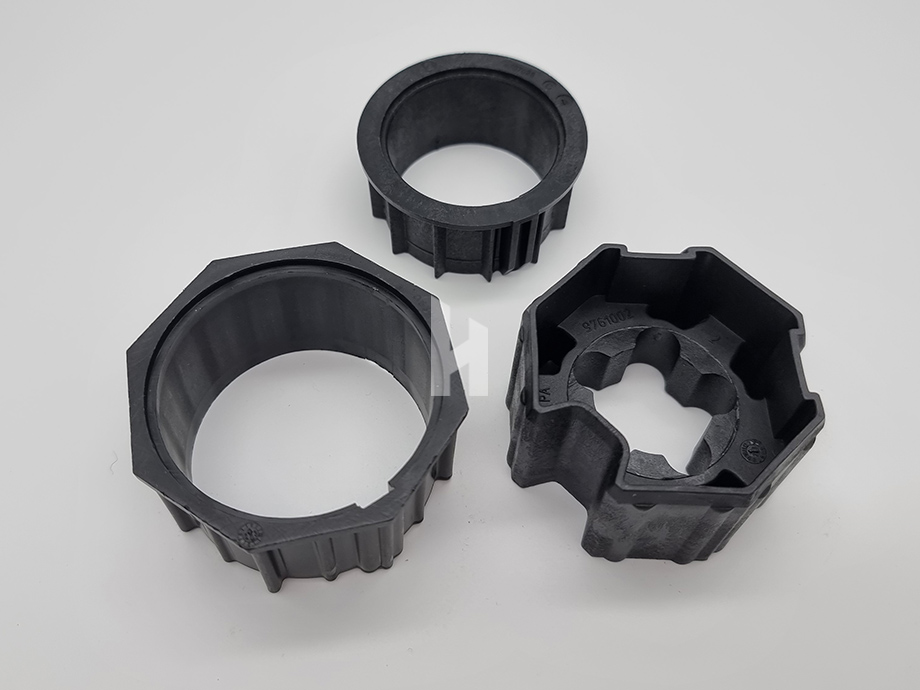

Adapter u. Mitnehmer für 70er 8-Kant Welle, passend für Baureihe Ø50 inkl. Zwischenadapter von Ø60 auf Ø50 Ideal bei defektem oder nicht passendem Adapter bzw. Mitnehmer, wenn die Kraftübertragung vom Rohrmotor Ø 50 auf die 70er 8-Kant-Welle bei Raffstoren oder Außenjalousien nicht mehr zuverlässig funktioniert.

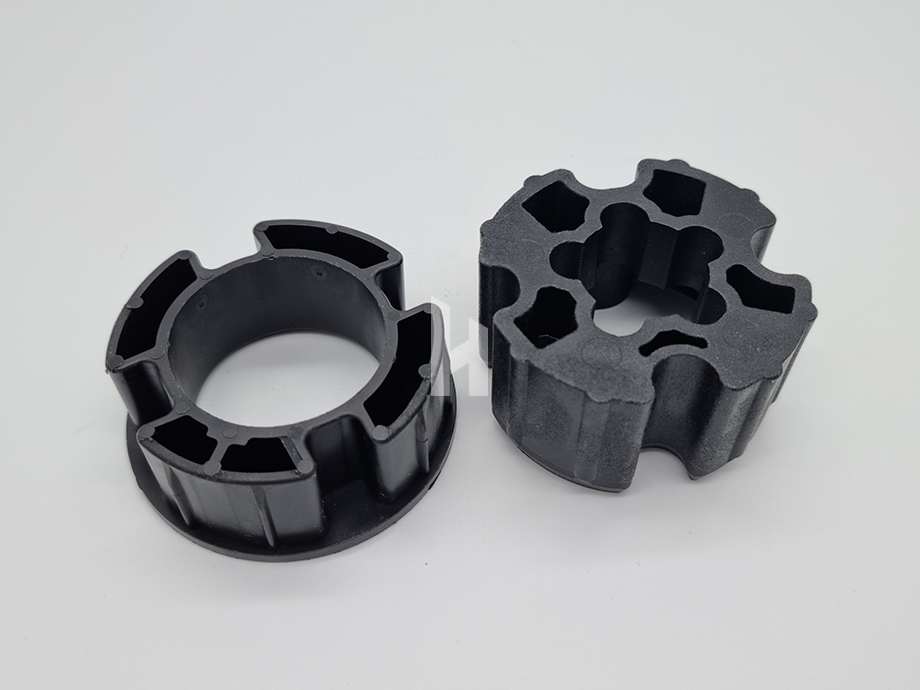

Adapter u. Mitnehmer für DS 78 Flachnut und Rundnut, passend für Baureihe Ø50Ideal bei defektem oder verschlissenem Mitnehmer, wenn die Kraftübertragung vom Rohrmotor Ø 50 auf das Rundrohr Ø 50 × 1,5 mm nicht mehr zuverlässig funktioniert.

Anpresshülse für Spanndraht verschiedene Größen Ideal zur sicheren Fixierung des Spanndrahts von Raffstores & Außenjalousien, wenn dieser nicht mehr fest sitzt oder nachgespannt werden muss.

Die Aufzugsbandbefestigung mit Splint dient zur sicheren Befestigung des Aufzugsbandes in der Endleiste von Raffstores und Außenjalousien. Sie sorgt für eine zuverlässige Verbindung zwischen Aufzugsband und Endleiste und unterstützt einen gleichmäßigen Lauf der Anlage. Die Befestigung wird direkt in der Endleiste montiert und eignet sich ideal für die Reparatur oder den Austausch beschädigter Befestigungselemente. Technische Merkmale: Breite: 20 mm Länge: 31,5 mm  Zapfen: Ø 9,0 mm Zapfenlänge: 13,5 mm Farbe: Schwarz Ein Austausch ist häufig erforderlich, wenn: das Aufzugsband nicht sicher befestigt ist, Befestigungsteile gebrochen oder verloren gegangen sind, der Raffstore schief hochzieht, oder das Aufzugsband aus der Endleiste herausrutscht.

Die EHAGE Endkappe für 80er Endleisten dient als seitlicher Abschluss und Schutz der Endleiste bei Raffstores und Außenjalousien. Sie unterstützt die sichere Führung der Anlage innerhalb der Schienenführung und schützt die Endleiste vor Beschädigungen. Ein Austausch ist häufig erforderlich, wenn:  Endkappen gebrochen oder verloren gegangen sind,  die Endleiste nicht mehr sauber geführt wird,  Klappergeräusche auftreten,  oder Verschleiß an älteren Anlagen sichtbar wird. Die Endkappe eignet sich speziell für ältere EHAGE-Anlagen (vor BJ2000) mit gewölbter 80-mm-Endleiste.

EHAGE Führungsnippel 31 mm Der EHAGE Führungsnippel 31 mm dient zur sicheren Führung von Lamellen und beweglichen Bauteilen in Raffstores und Außenjalousien. Er unterstützt einen ruhigen und gleichmäßigen Lauf der Anlage und sorgt für eine stabile Führung innerhalb des Systems. Angaben zum Führungsnippel EHAGE: Gesamtlänge: 31 mm Schaftlänge: 13 mm Lochabstand: 15 mm Die Ausführung ist speziell zum Nieten vorgesehen.

Das EHAGE Wendeband mit 11 mm Breite und 235 mm Länge dient zur Übertragung der Wendebewegung bei Raffstores und Außenjalousien. Das Wendeband ist 2-fach geschlauft und passend für EHAGE Wendelager ohne Arbeitsstellung. Ein Austausch ist häufig erforderlich, wenn: die Lamellen nicht mehr korrekt wenden,das Wendeband gerissen oder ausgefranst ist,die Wendung ungleichmäßig erfolgt,oder die Anlage blockiert bzw. schwergängig läuft. Das Wendeband eignet sich für kompatible EHAGE Raffstore- und Außenjalousiesysteme.

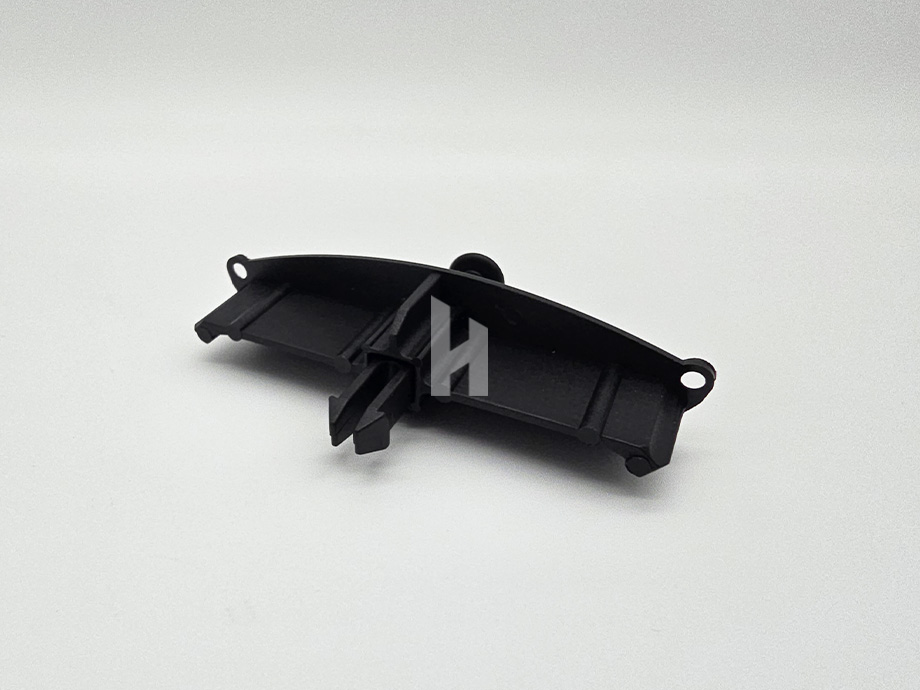

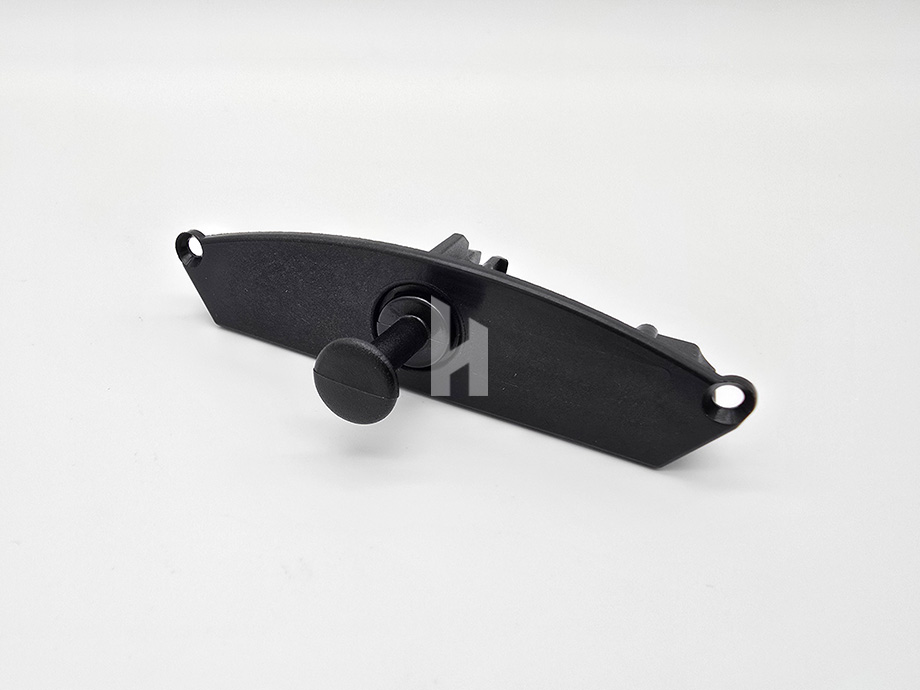

für 80mm Endleisten in Schienenführung

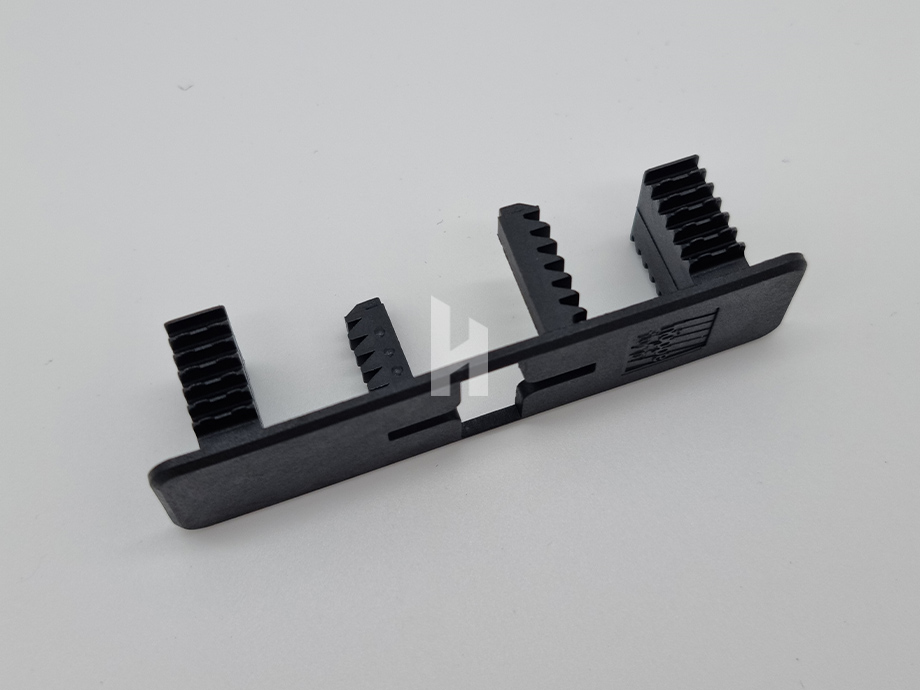

Endkappe schwarz offenErsatzteil für Außenjalousie und Raffstores. Ideal bei gebrochener oder fehlender Endkappe, wenn Profile oder Führungsschienen nicht mehr sauber abgeschlossen sind. Endkappe Hüppeschwarz offenneue Ausführungfür 88mm Endleiste

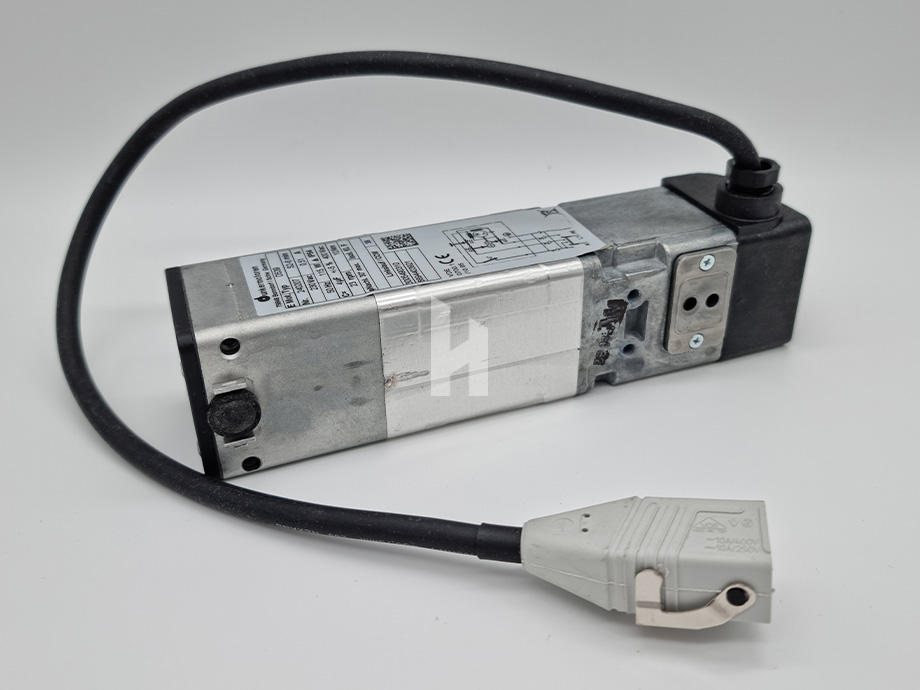

Endmotor D539 von Dunker 10Nm 23U/min, Abtrieb 6mm innen 6-KantErsatz für defekte oder leistungsschwache Endmotoren, wenn Raffstore oder Außenjalousie nicht mehr zuverlässig angetrieben werden.

Der Eurosun Führungsschienenhalter HE60 dient zur stabilen Befestigung von Führungsschienen bei Raffstores und Außenjalousien. Er sorgt für den korrekten Abstand zwischen Führungsschiene und Montagefläche. Der Führungsschienenhalter verfügt über folgende Eigenschaften: Typ: HE 60  Z-Maß: 50–65 mm  Farbe: HWF RAL 8017 matt (glatt) Ein Austausch ist häufig erforderlich, wenn:  Führungsschienen nicht mehr fest sitzen,  Halterungen verbogen oder beschädigt sind,  oder Korrosions- bzw. Alterungsschäden vorliegen. Eine stabile Führungsschienenbefestigung ist entscheidend für einen ruhigen Lauf und die zuverlässige Funktion der Anlage.

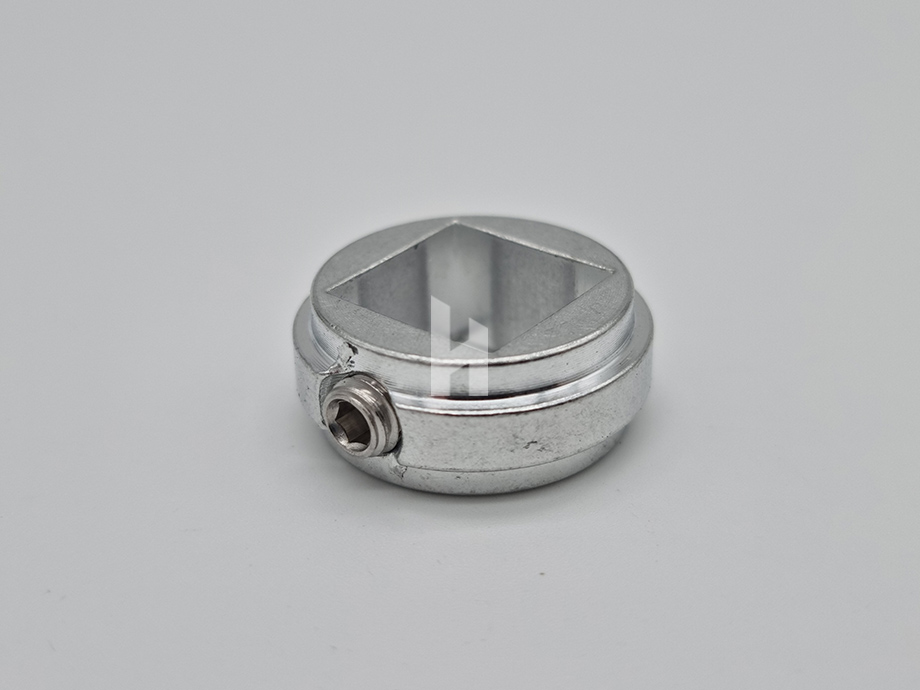

Feststellring Alu 12 mm 4-KantIdeal bei gelöstem oder fehlendem Feststellring, wenn die 12-mm-Vierkantwelle nicht mehr sicher fixiert ist und dadurch der Raffstore klappert.

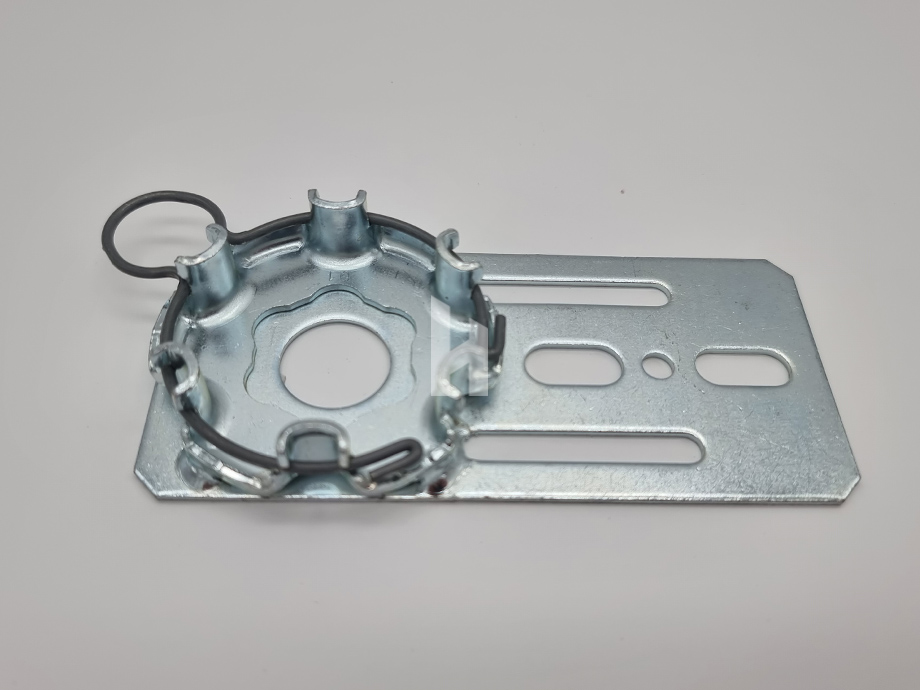

Flansch-Antriebslager verzinkt, höhenverstellbar für max. 50Nm Ideal bei beschädigtem oder falsch ausgerichtetem Antriebslager von Raffstores und Außenjalousien, wenn die Antriebswelle bis 50 Nm sicher gelagert und justiert werden muss.

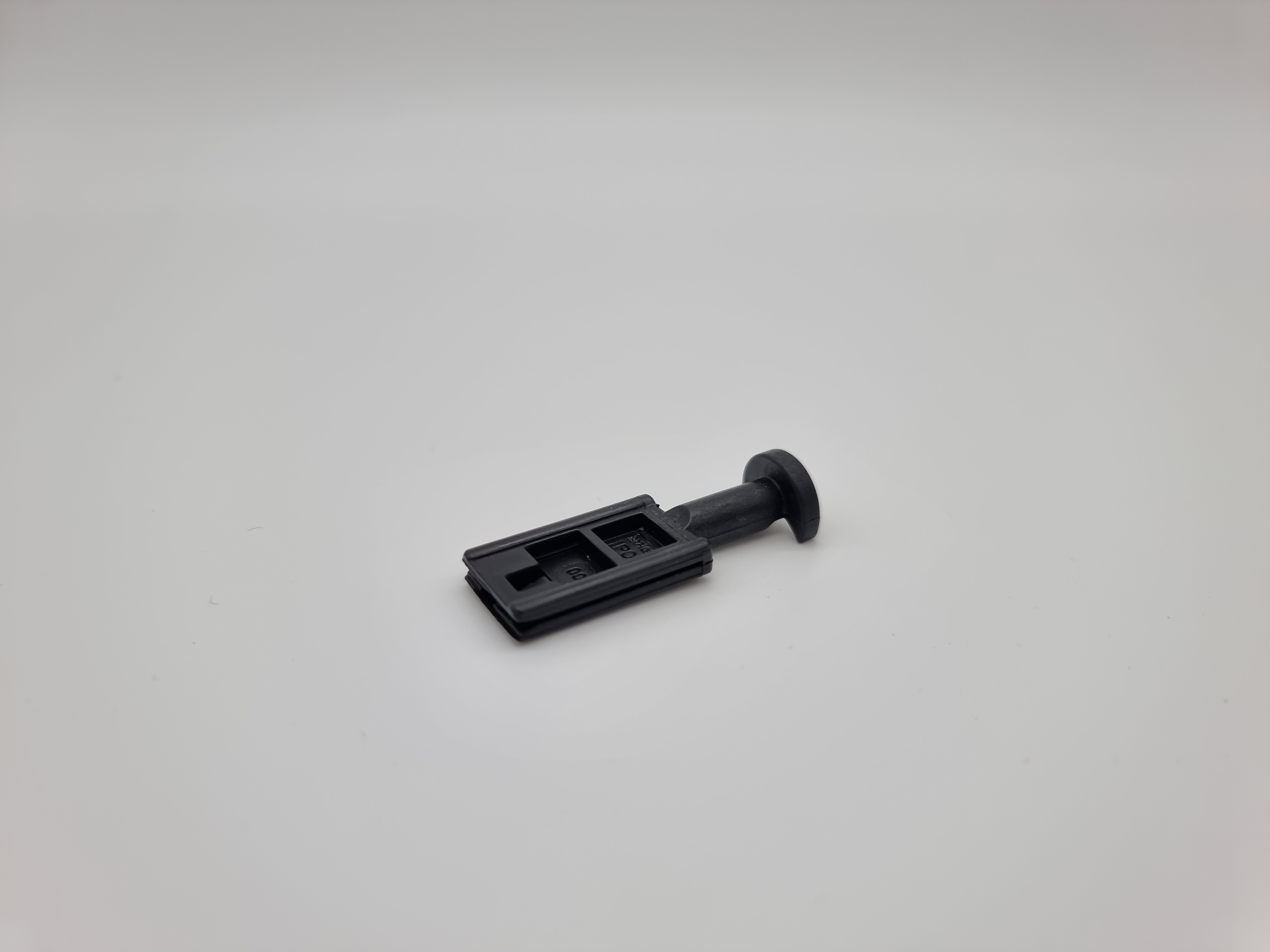

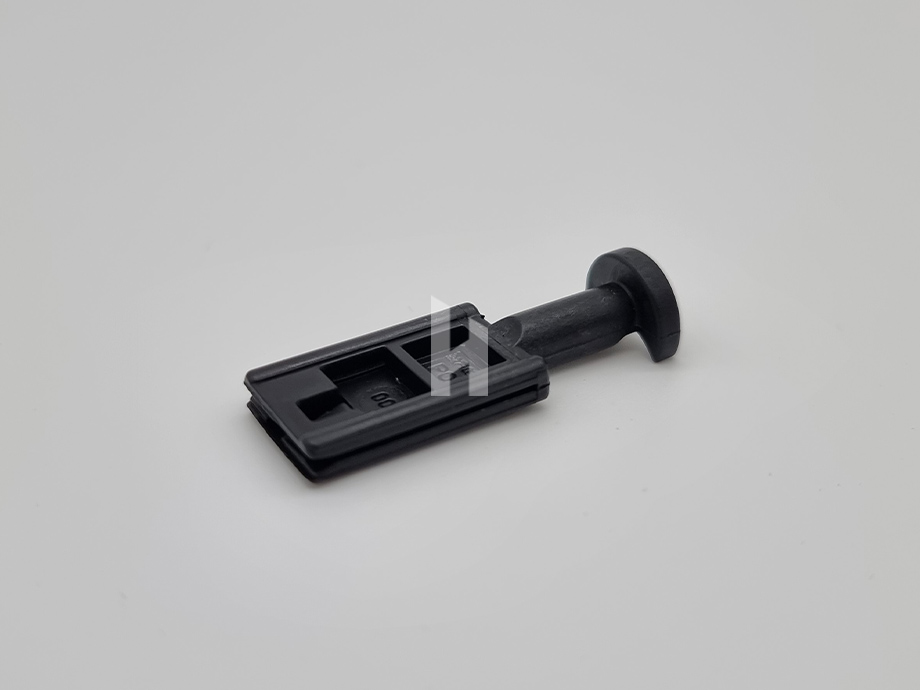

Führungsnippel Hüppe 36mm, schwarz Führungsnippel Hüppe 36 mm schwarz als Ersatzteil für Raffstore & Außenjalousie. Ideal bei Seilverschleiß, Ausbruch oder unruhiger Führung.

Der Hüppe Führungsnippel dient zur sicheren Führung von Lamellen und beweglichen Bauteilen in Raffstores und Außenjalousien. Er unterstützt einen gleichmäßigen Lauf der Anlage und sorgt für eine stabile Führung innerhalb des Systems. Die Ausführung ist speziell zum Verschweißen vorgesehen und eignet sich für die Instandsetzung oder den Austausch beschädigter Führungselemente. Technische Merkmale: Ausführung zum VerschweißenGesamtlänge: 37,5 mmSchaftlänge: 11,5 mmLochabstand: 10 mm Farbe: Schwarz

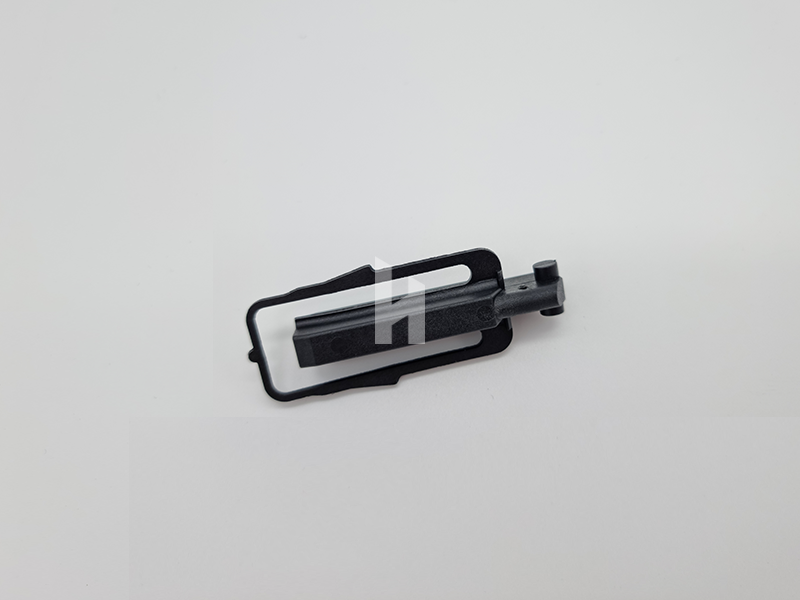

Führungsträger für Führungsschiene in neuer AusführungErsatzteil für Raffstores und Außenjalousien, wenn Führungsträger gebrochen oder verschlissen, das Bauteil in der Führungsschiene nicht mehr sauber läuft, oder die Anlage schiefläuft.

60mm Gesamtlänge 10,5mm Schaftlänge

Das Geiger Gelenklager 45° dient zur Umlenkung und Übertragung von Drehbewegungen in manuell bedienbaren Sonnenschutzanlagen. Durch das integrierte Kreuzgelenk können Drehbewegungen auch bei einem Winkelversatz von 45° zuverlässig übertragen werden und ermöglichen eine komfortable Bedienung der Anlage. Die Ausführung verfügt über einen Zapfen mit Ø11,9 mm sowie eine stabile Grundplatte aus Zinkdruckguss. Das Kreuzgelenk aus Stahl sorgt für eine langlebige und verschleißarme Kraftübertragung. Technische Merkmale: Gelenklager 45° Mit Zapfen Ø11,9 mm Grundplatte 22 x 85 mm aus Zinkdruckguss Kreuzgelenk aus Stahl Max. Drehmoment: 3 Nm Ein Austausch ist häufig erforderlich, wenn: die Kurbelbewegung nicht mehr sauber übertragen wird, das Gelenk Spiel oder Verschleißerscheinungen aufweist, ungewöhnliche Geräusche bei der Bedienung auftreten, die Kraftübertragung schwergängig ist.

Das Geiger Gelenklager 45° dient zur Umlenkung und Übertragung von Drehbewegungen in manuell bedienbaren Sonnenschutzanlagen. Durch das integrierte Kreuzgelenk können Bewegungen auch bei einem Winkelversatz zuverlässig übertragen werden, wodurch eine komfortable Bedienung der Anlage ermöglicht wird.  Die Ausführung verfügt über einen Zapfen mit Ø9,9 mm und eine robuste Grundplatte aus Zinkdruckguss. Das Kreuzgelenk aus Stahl sorgt für eine langlebige und zuverlässige Kraftübertragung. Technische Merkmale: Gelenklager 45° Mit Zapfen Ø9,9 mm Grundplatte 22 x 85 mm aus Zinkdruckguss Achsaufnahme mit Kreuzgelenk aus Stahl Max. Drehmoment: 3 Nm  Ein Austausch ist häufig erforderlich, wenn: die Kurbelbewegung nicht mehr sauber übertragen wird, das Gelenk Spiel aufweist, ungewöhnliche Geräusche bei der Bedienung auftreten, oder Bauteile durch Verschleiß beschädigt wurden.

Das Geiger Gelenklager 90° ermöglicht die zuverlässige Übertragung der Kurbelbewegung auf die Antriebseinheit und sorgt für eine gleichmäßige und komfortable Bedienung der Sonnenschutzanlage. Durch die stabile Konstruktion aus Zinkdruckguss und Stahl eignet sich das Gelenklager für den dauerhaften Einsatz in kurbelbetriebenen Anlagen. Das integrierte Kreuzgelenk gewährleistet eine präzise Kraftübertragung auch bei häufigem Gebrauch. Technische Merkmale:Gelenklager 90° Mit Zapfen Ø11,9 mm Grundplatte 22 x 85 mm aus Zinkdruckguss Kreuzgelenk aus Stahl Max. Drehmoment: 3 Nm Ein Austausch ist häufig erforderlich, wenn:die Kurbelbewegung nicht mehr sauber übertragen wird, das Gelenk schwergängig läuft, Spiel im Kreuzgelenk entsteht, Knack- oder Schleifgeräusche auftreten, oder Verschleiß die Funktion des Kurbelantriebs beeinträchtigt.

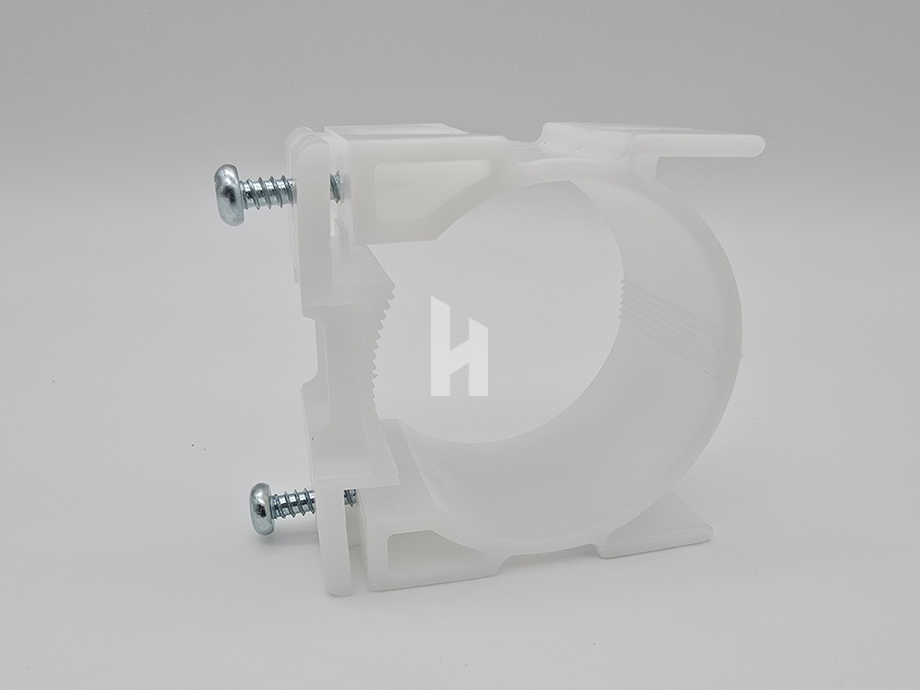

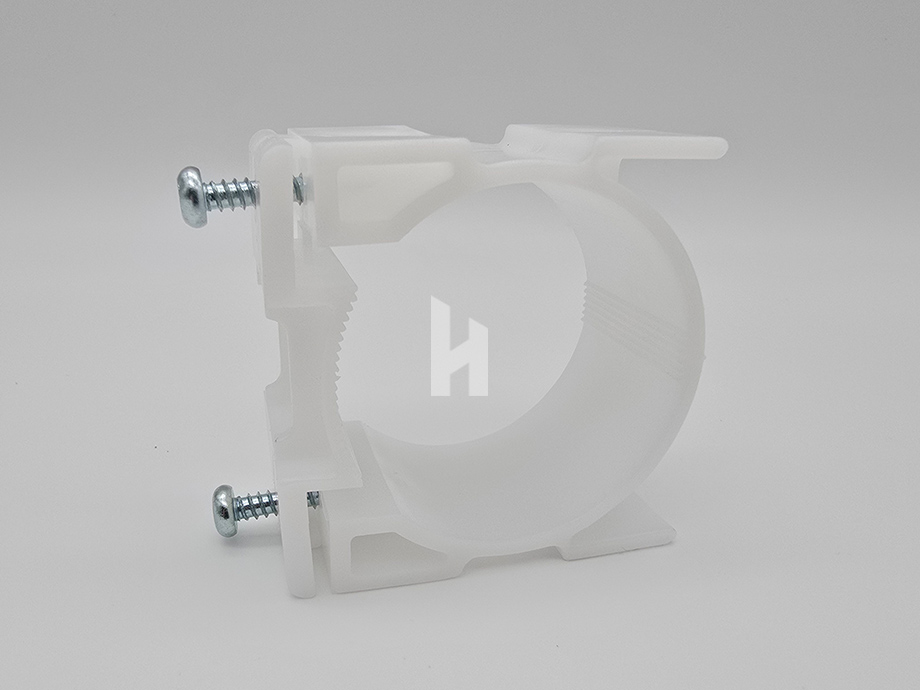

Der Geiger Getriebehalter aus Kunststoff dient zur sicheren Aufnahme und Befestigung von Geiger-Getrieben innerhalb der Antriebseinheit von Sonnenschutzanlagen. Der Getriebehalter ist passend für folgende Getriebetypen: Geiger 433F Geiger 434F3Geiger 434F6  Technische Merkmale: Getriebehalter aus KunststoffAbmessung: 56 x 53,5 mm Achshöhe: 30 mm Ein Austausch ist häufig erforderlich, wenn: der Getriebehalter gebrochen oder beschädigt ist, das Getriebe nicht mehr sicher sitzt, Spiel innerhalb der Antriebseinheit entsteht. Der Getriebehalter unterstützt die stabile Montage des Getriebes und trägt zur zuverlässigen Funktion der Antriebstechnik bei.
